Y- Strainer công nghiệp ứng dựng vào môi trường nước, dầu và khí.

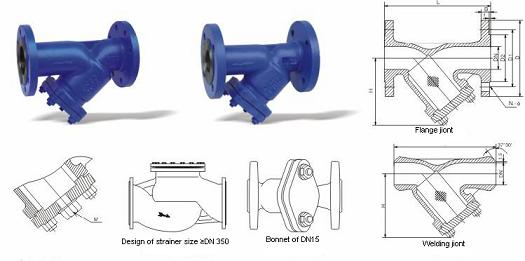

Y- Strainer công nghiệp
Tính năng
- Y- Strainer công nghiệp là một thiết bị chuyển trung bình và thường được lắp đặt ở phía tiếp cận của van giảm áp, van xả, van điều khiển, để loại bỏ tạp chất của môi trường và bảo vệ van và các thiết bị.
- Y- Strainer công nghiệp ứng dựng vào môi trường nước, dầu và khí.
Chất liệu các bộ phận chính
Tên các bộ phận |
Thép carbon |
Thép không gỉ |
Thân |
GS-C25, WCB |
Thép không gỉ |
Ca bô |
GS-C25, WCB |
Thép không gỉ austenite |
Lưới |
SS304 |
Thép không gỉ austenite |
Chốt |
B7 |
1Cr18Ni9Ti |
Hạt |
2H |
1Cr18Ni9Ti |
Đệm |
Graphite linh hoạt + SS304 |
Graphite linh hoạt + SS304 |
Thông số lưới lọc
Nước: 20-40 mesh
Dầu:10-160 mesh
Giá trị về kích thước, trọng lượng, Kv
Kích thước |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
|
Trọng lượng (kg) |
PN16 |
3.0 |
4.0 |
5.0 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
30.0 |
43.0 |
61.0 |
121,0 |
154,0 |
255,0 |
PN25 |
3.5 |
4.0 |
5.5 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
32.0 |
47.0 |
64.0 |
144,0 |
178,0 |
285,0 |
|
PN40 |
4.0 |
5.0 |
6.0 |
8.0 |
10.0 |
13.0 |
19.0 |
24.5 |
35.0 |
51.0 |
71.0 |
144,0 |
178,0 |
285,0 |
|
Kv |
7 |
11 |
18 |
26 |
37 |
60 |
100 |
150 |
230 |
330 |
400 |
650 |
1200 |
1900 |
